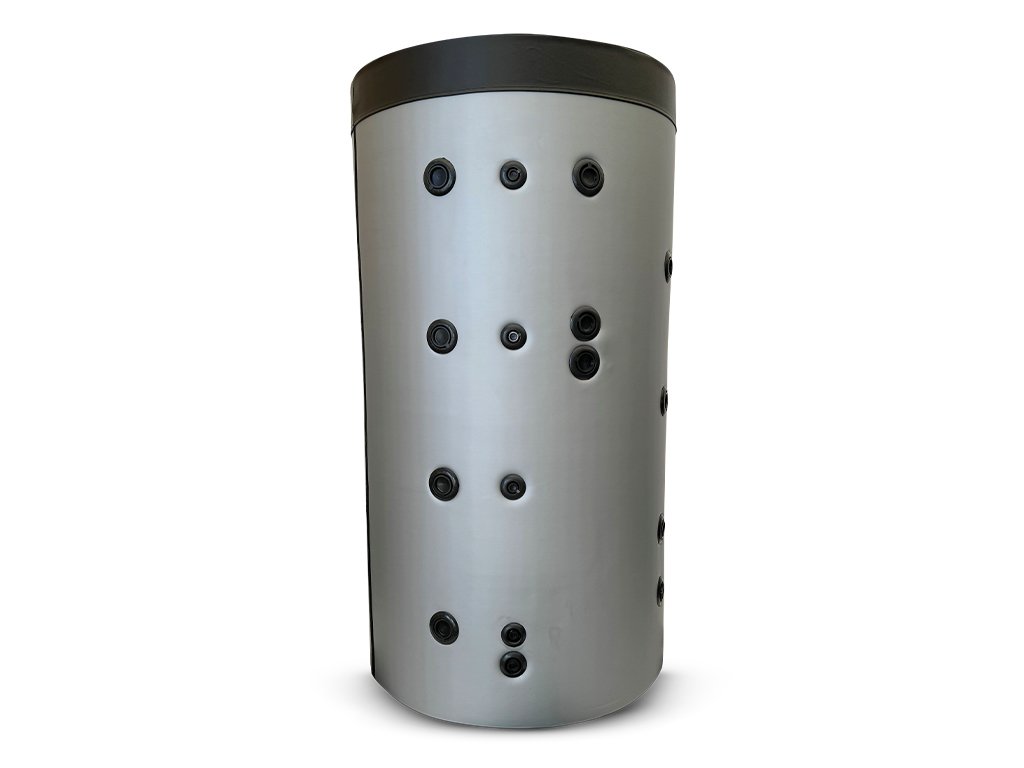

Akumulační nádrž 1500L s 1 nerezovým výměníkem a izolací
Akumulační nádoba slouží pro ohřev a akumulaci otopné a chladící vody. Nádrž obsahuje vnořený nerezový výměník pro hygienickou přípravu teplé užitkové vody o objemu 6,5 litrů. K nádrži lze připojit různé zdroje tepla, jak konvenční, tak moderní zdroje jako tepelná čerpadla či zdroje FVE. Ohřev TUV probíhá průtokem vody v nerezovém výměníku jakosti 316L.
| Kategorie: | Akumulační nádrže s 1 nerezovým výměníkem a izolací |
|---|---|
| Záruka: | 5 let |
| Hmotnost: | 146 kg |
| Energetická třída: | C |
| Jmenovitý objem (l): | 1500 |
| Ohřev TUV: | ano |
| Počet výměníků: | 1 |
| Provozní tlak (bar): | 3 |
| ? Průměr nádrže: | 997mm |
| ? Přepravní náklady ČR: | 1 300Kč |
| Kód výrobku: | PSI-10-1500-GP-PS |
Akumulační nádrž 1500 l s nerezovým výměníkem jakosti 316L pro hygienický (průtokový) ohřev TUV využijete se všemi typy topných systémů – od kotlů na tuhá paliva nebo plyn až po moderní systémy s tepelnými čerpadly a zdroji FVE.
Vyrábíme ji z odolných za tepla tvářených plechů jakosti S235JR, které zajišťují mimořádnou pevnost a dlouhou životnost.
Akumulační nádrž dodáváme s kvalitní EPS tepelnou izolací o síle 85 mm s energetickou účinností třídy C.
Hlavní přednosti:
- Univerzální použití: vhodná pro kotle na tuhá paliva, plyn, tepelná čerpadla i systémy se zdroji FVE.
- Odolná konstrukce: za tepla tvářené plechy jakosti S235JR pro vysokou pevnost a dlouhou životnost.
- Tepelná izolace EPS 85 mm: energetická třída C pro omezení tepelných ztrát.
- Nerezový výměník 316L: vhodný pro hygienický (průtokový) ohřev TUV v samostatném okruhu
- 5 let záruka + skladová dostupnost
Použití a kompatibilita
Akumulační nádrž 1500 l s výměníkem je vhodná pro většinu topných systémů, typicky:
- kotle na tuhá paliva
- plynové kotle
- tepelná čerpadla
- systémy se zdroji FVE
Vhodné použití:
- akumulace otopné vody v uzavřených topných systémech,
- stabilizace teploty v topném systému a zajištění efektivního provozu zdroje tepla,
- využití tepla v čase nezávisle na zdroji vytápění (komfortnější a úspornější provoz),
- využití výměníku pro průtokový (hygienický) ohřev TUV v samostatném okruhu (dle projektu zapojení) nebo pro připojení sekundárního zdroje ohřevu / oddělení okruhu.
Nevhodné použití:
- Jako zásobník pitné vody / TUV (nádrž není určena pro přímé hygienické skladování pitné vody).
- Pro otevřené topné systémy (trvalý přístup kyslíku do soustavy zvyšuje riziko koroze ocelových částí nádrže).
- Pro aplikace vyžadující více nezávislých výměníků (např. více oddělených okruhů/zdrojů přes samostatné výměníky) – tento model má 1 výměník.
- Pro chlazení nebo „studenou akumulaci“ bez řešení rosného bodu a parozábrany (hrozí kondenzace a poškození izolace / okolních konstrukcí).
- Pro provoz mimo povolené limity (překročení max. provozního tlaku/teploty dle technických parametrů).
Zapojení:
- Nátrubky velikostí 6/4“, 5/4“ a 3/4“: pro snadné napojení do topných systémů / možnost instalace topných těles. Konstrukce nádrže umožňuje napojení až 10 bodů do topného systému.
- Nátrubky 1/2“: např. pro montáž teplotních čidel.
- 1× tepelný výměník (nerez 316L): umožňuje hygienický (průtokový) ohřev TUV v samostatném okruhu; výměník lze zároveň využít i pro připojení sekundárního zdroje ohřevu nebo oddělení okruhu (dle projektu zapojení).
Technické parametry akumulační nádrže:
- Rozměry: viz technická specifikace ve fotogalerii.

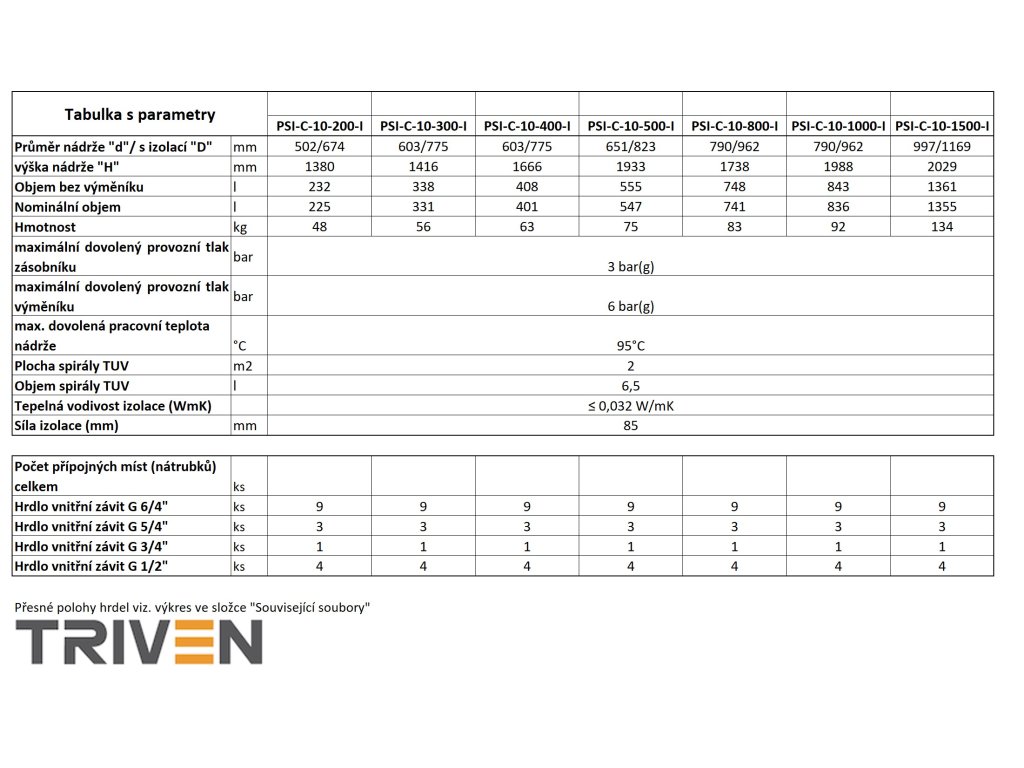

| Tabulka s parametry | PSI-C-10-200-I | PSI-C-10-300-I | PSI-C-10-400-I | PSI-C-10-500-I | PSI-C-10-800-I | PSI-C-10-1000-I | PSI-C-10-1500-I | |
| Průměr nádrže "d"/ s izolací "D" | mm | 502/674 | 603/775 | 603/775 | 651/823 | 790/962 | 790/962 | 997/1169 |
| výška nádrže "H" | mm | 1380 | 1416 | 1666 | 1933 | 1738 | 1988 | 2029 |
| Celkový objem | l | 232 | 338 | 408 | 555 | 748 | 843 | 1361 |
| Čistý objem nádrže | l | 225 | 331 | 401 | 547 | 741 | 836 | 1355 |
| Hmotnost | kg | 48 | 56 | 63 | 75 | 83 | 92 | 134 |
| maximální dovolený provozní tlak zásobníku | bar | 5 bar(g) | 5 bar(g) | 5 bar(g) | 5 bar(g) | 5 bar(g) | 5 bar(g) | 3 bar(g) |
| maximální dovolený provozní tlak výměníku | bar | 10 bar(g) | ||||||
| max. dovolená pracovní teplota nádrže | °C | 95°C | ||||||
| Plocha spirály TUV | m2 | 2 | ||||||
| Objem spirály TUV | l | 6,5 | ||||||
| Tepelná vodivost izolace (WmK) | ≤ 0,032 W/mK | |||||||
| Energetická třída | B | B | B | B | B | B | C | |
| Povrchová úprava | bez vnitřního nátěru; vnější základový nátěr + krycí lak | |||||||
| Síla izolace | mm | 85 | ||||||
Obsah balení
- Akumulační nádrž
- Tepelná izolace EPS na zip
- Návod k obsluze
Jak zvolit správný objem (orientačně)
Obecně platí tato následující pravidla, přičemž detailní vysvětlení najdete v následujícím článku: Jak správně vybrat akumulační nádrž? :
- Radiátory: výkon zdroje (kW) × 50 l
- příklad: 10 kW → cca 500 l
- Podlahové vytápění: výkon zdroje (kW) × 80–100 l
- příklad: 10 kW → cca 800–1000 l
-
Energetický štítek (303.9 kB)
-

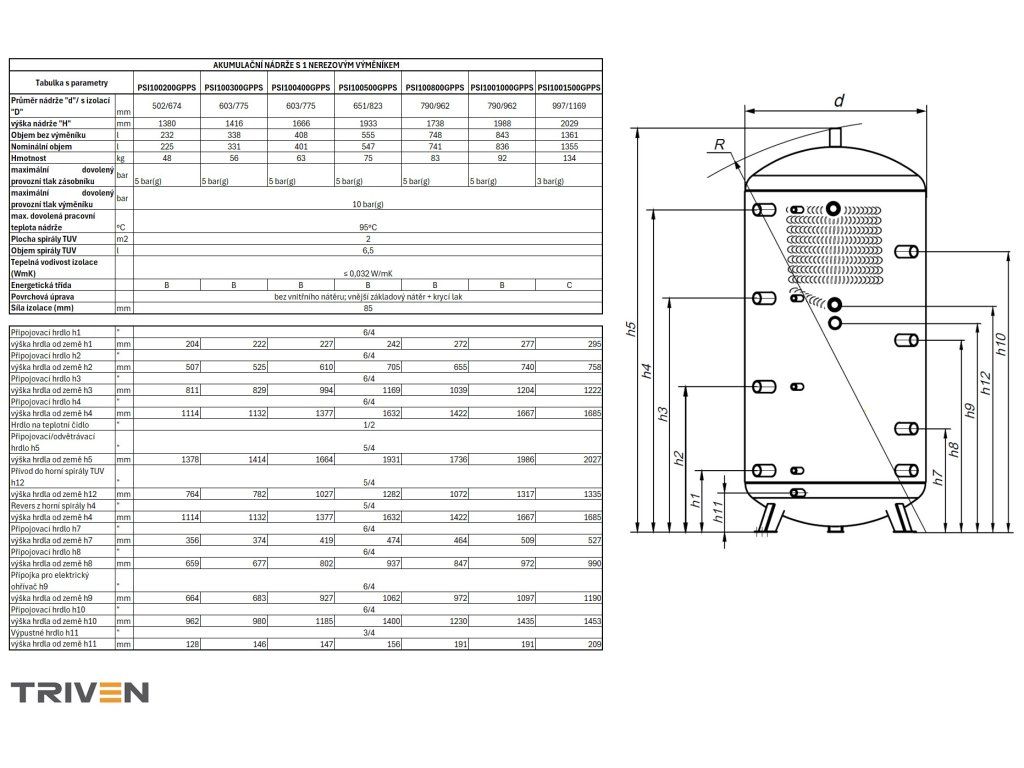

Výkres (1.3 MB)
-
Rozměry a parametry (426.1 kB)
-
Návod k obsluze (1.1 MB)
