Expanzní nádoba NEL 24L 10/2bar ReflexGroup NEMA

Expanzní nádoba NEMA NEL 24 l je kompaktní nádoba bez nožek pro menší uzavřené soustavy vytápění, chlazení a solární systémy. Podle orientačního pravidla 8 až 12 % objemu soustavy odpovídá soustavám s objemem vody přibližně 200 až 300 l. Výchozí předtlak 2 bar, připojení G 1". Přesný návrh závisí na teplotě, médiu a tlakových poměrech soustavy. Další velikosti a rady k výběru najdete v kategorii Expanzní nádoby.

Expanzní nádoby ReflexGroup NEMA NEL a NEX – 10 bar

Membránové expanzní nádoby ReflexGroup NEMA (Winkelmann) slouží k vyrovnávání změn objemu kapaliny a ke stabilizaci tlaku v uzavřených tlakových soustavách. Při ohřevu se objem kapaliny zvětšuje, při ochlazování se naopak zmenšuje. Expanzní nádoba tyto změny zachycuje a přispívá ke spolehlivému a bezpečnému provozu celé instalace.

Řady NEL a NEX v provedení 10 bar jsou vhodné pro uzavřené soustavy vytápění, chlazení a solární systémy i pro ohřev teplé užitkové vody.

Vyměnitelný vak z EPDM

Expanzní nádoby jsou vybaveny vyměnitelným vakem z EPDM dle normy DIN 4807-3. Vak odděluje kapalinu od plynové části nádoby, zabraňuje kontaktu média s vnitřní stěnou nádoby a umožňuje spolehlivou kompenzaci tlakových a objemových změn v systému.

Hlavní vlastnosti

• maximální pracovní tlak: 10 bar,
• vyměnitelný vak dle normy DIN 4807-3,
• materiál vaku: EPDM,
• elektrostatická prášková povrchová úprava, bílá barva,
• přípustný teplotní rozsah vaku: −10 až +70 °C,
• krátkodobě přípustná maximální provozní teplota: +110 °C,
• vhodné pro vodu a směsi vody s glykolem do 50 % glykolu,
• skupina tekutin 2 dle směrnice 2014/68/EU,
• provedení v souladu se směrnicí pro tlaková zařízení 2014/68/EU a normou EN 13831.

Oblasti použití

• Vytápění: pro kompenzaci změn objemu topné kapaliny v uzavřených otopných soustavách.
• Chladicí systémy: pro stabilizaci tlaku v uzavřených chladicích okruzích.
• Solární systémy: pro vyrovnávání teplotní roztažnosti média v solárních soustavách.
• Ohřev TUV: pro kompenzaci nárůstu tlaku při ohřevu teplé užitkové vody. Nádoba se instaluje na přívod studené vody k ohřívači, maximální teplota vody je +70 °C.

Instalace a provoz

V otopných soustavách se expanzní nádoba připojuje na vratné potrubí, při krátkodobých teplotách až +110 °C je to nezbytné. Správná velikost nádoby, nastavení předtlaku, místo instalace i způsob připojení musí vždy vycházet z parametrů konkrétního systému.

Před uvedením do provozu doporučujeme ověřit předtlak nádoby a v případě potřeby jej upravit podle statické výšky soustavy, provozního tlaku a nastavení pojistného ventilu. Kontrola předtlaku se provádí u nádoby odtlakované a vypuštěné na straně vody.

Expanzní nádoba nenahrazuje pojistný ventil. Montáž, kontrolu předtlaku a uvedení do provozu musí provést kvalifikovaný odborník.

Technické údaje a rozměry – provedení 10 bar

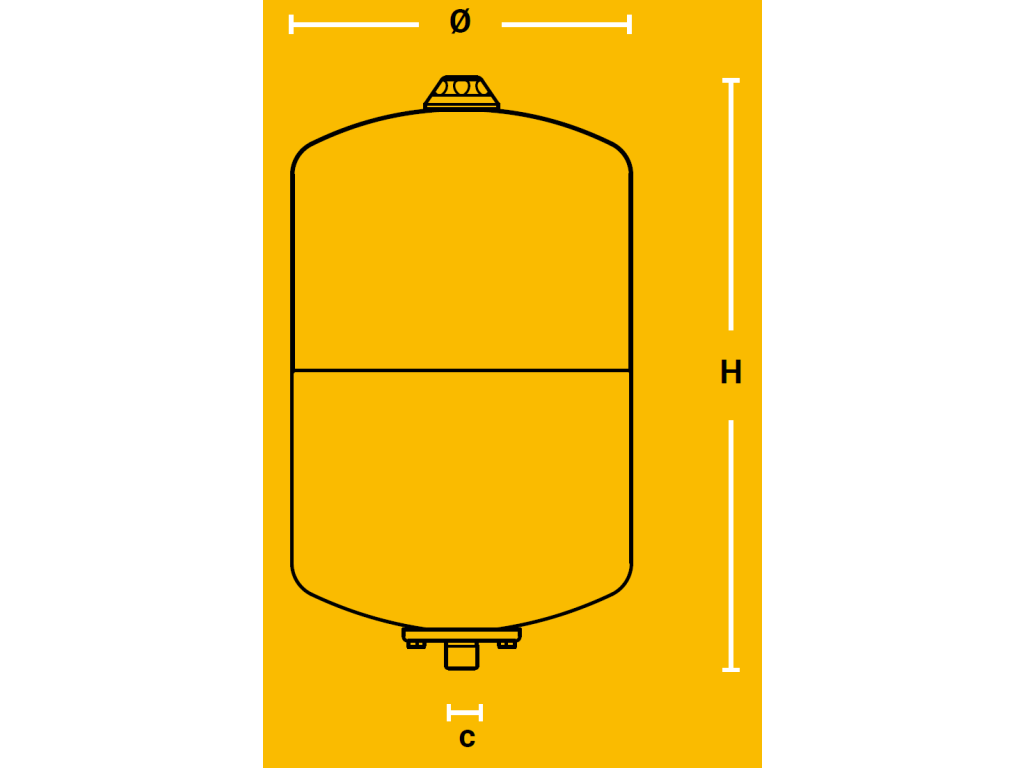

Rozměr H představuje celkovou výšku nádoby. Rozměr h označuje výšku nožek u stojatých nádob NEX. Předtlak je výchozí hodnota z výroby a před instalací musí být ověřen a případně upraven podle parametrů konkrétní soustavy.
