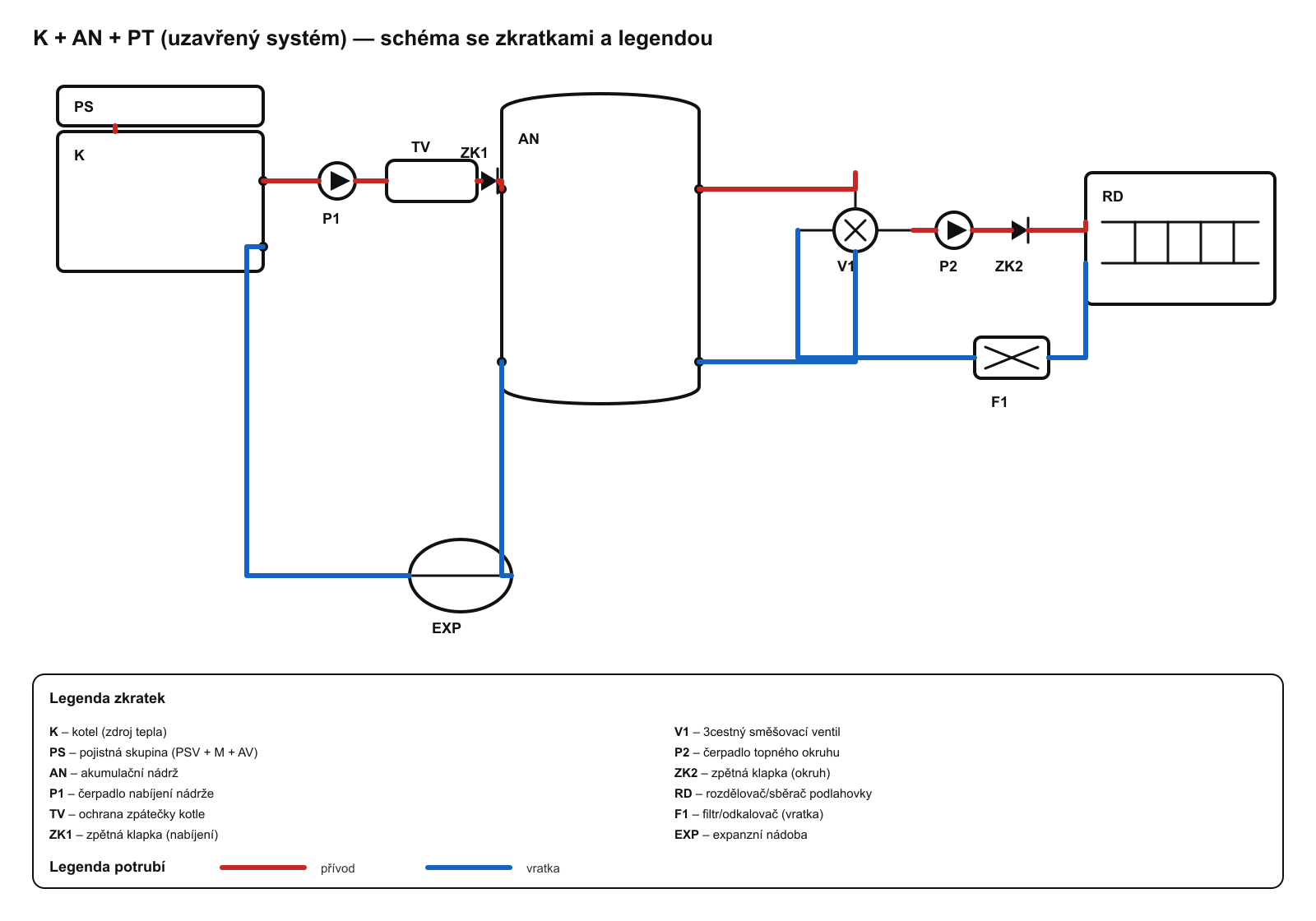

Vzorové zapojení akumulační nádrže Triven pro podlahové topení (uzavřený systém)
Akumulační nádrž Triven funguje jako zásobník tepla mezi kotlem a topným systémem. Umožní kotli pracovat v efektivnějším režimu, snižuje počet startů a zlepšuje komfort v domě — teplo se do podlahovky dodává plynule i ve chvíli, kdy kotel zrovna netopí naplno.
Jak systém pracuje
Zapojení se skládá ze dvou částí. Primární okruh (kotel → nádrž) slouží k nabíjení akumulační nádrže. Sekundární okruh (nádrž → podlahovka) odebírá teplo z horní části nádrže a přes směšování ho posílá do podlahového topení na bezpečnou, stabilní teplotu.
Klíčové komponenty a jejich role
- Kotel (tuhá paliva / pelety / plyn): zdroj tepla pro nabíjení nádrže.
- Akumulační nádrž Triven (AN): ukládá teplo a podporuje stratifikaci (teplá voda nahoře, chladnější dole).
- Čerpadlo nabíjení P1: zajišťuje průtok mezi kotlem a nádrží.
- Ochrana zpátečky kotle (TV): termostatický ventil (nebo nabíjecí jednotka), který hlídá minimální teplotu vratné vody do kotle. U kotlů na tuhá paliva je to zásadní kvůli kondenzaci a zanášení.
- 3cestný směšovací ventil V1 + čerpadlo P2: míchá horkou vodu z nádrže s vratkou z podlahovky tak, aby do podlahového topení šla požadovaná teplota (typicky nižší než u radiátorů).
- Zpětné klapky (ZK): brání samovolné cirkulaci a nežádoucím tokům.
- Expanzní nádoba (EXP): kompenzuje změny objemu vody v uzavřeném systému; obvykle se osazuje na vratné potrubí v chladnější části soustavy.
- Pojistná skupina (PS) a odvzdušnění (AV): bezpečnostní prvky pro tlak a vzduch v systému.
Praktické doporučení
Pro správnou funkci je vhodné osadit teplotní čidla v horní a spodní části nádrže a řídit nabíjení i odběr podle teplot. U podlahovky je směšování klíčové — chrání podlahu i komfort (bez přetápění). Konkrétní dimenze potrubí, nastavení ventilů a volbu ochrany zpátečky vždy dolaďte podle výkonu kotle, objemu nádrže a projektu.
Doporučené teploty (orientačně)
Podlahové topení pracuje s nižšími teplotami než radiátory, proto je v zapojení zásadní 3cestný směšovací ventil V1, který drží stabilní teplotu přívodu do rozdělovače.
- Teplota přívodu do podlahovky (za směšovačem V1):
- běžně 30–40 °C
- v chladnějších dnech / hůře zateplených domech typicky 35–45 °C
- u novostaveb a nízkoteplotních systémů často 28–35 °C
- Teplota vratky z podlahovky: obvykle o 5–10 °C nižší než přívod (záleží na průtocích a návrhu okruhů).
- Teplota v akumulační nádrži (horní část): často se využívá vyšší (např. 50–75 °C) jako „zásoba“, kterou směšovač srazí na nízkoteplotní režim pro podlahu.
- Ochrana zpátečky kotle (TV) – pokud je zdroj tuhá paliva: typicky 55–65 °C (konkrétně dle kotle a projektu).
Poznámka: Maximální teplota do podlahy je vždy daná skladbou podlahy, krytinou a projektem. Směšování a regulace mají zabránit přetápění a zvýšit komfort.
FAQ
Co je akumulační nádrž a k čemu slouží?
Akumulační nádrž ukládá teplo vyrobené zdrojem (např. kotlem) a pomáhá stabilizovat provoz topného systému. Zlepšuje komfort, snižuje počet startů zdroje a umožňuje plynulejší dodávku tepla do topných okruhů.
Proč je důležitá ochrana zpátečky kotle (TV)?
Ochrana zpátečky hlídá minimální teplotu vratné vody do kotle. Tím omezuje kondenzaci a dehtování u kotlů na tuhá paliva a prodlužuje životnost kotle i komína.
Jakou roli má směšovací ventil (V1) u podlahového topení?
Podlahové topení obvykle potřebuje nižší teplotu než je v akumulační nádrži. Směšovací ventil míchá přívod s vratkou tak, aby do podlahovky šla bezpečná a stabilní teplota.
Kam se typicky umisťuje expanzní nádoba (EXP)?
V uzavřeném systému se expanzní nádoba běžně připojuje na vratné potrubí (chladnější část), ideálně do místa s klidnějším prouděním. Konkrétní umístění vždy závisí na projektu a hydraulice soustavy.
Musí být ve schématu filtr/odkalovač (F1)?
Doporučuje se kvůli ochraně čerpadel, ventilů a rozdělovače před nečistotami. V praxi se často kombinuje s magnetickým odlučovačem nečistot, podle typu soustavy a použitého materiálu.
Napsal Karel Kluger, obchodní manažer, TRIVEN s.r.o.
S dlouholetou praxí ve strojírenství a technologiích vytápění.
Triven, 15.12.2025
