Vzorové zapojení pro komplexní instalaci nádrží Triven v moderním domě
Co toto zapojení řeší

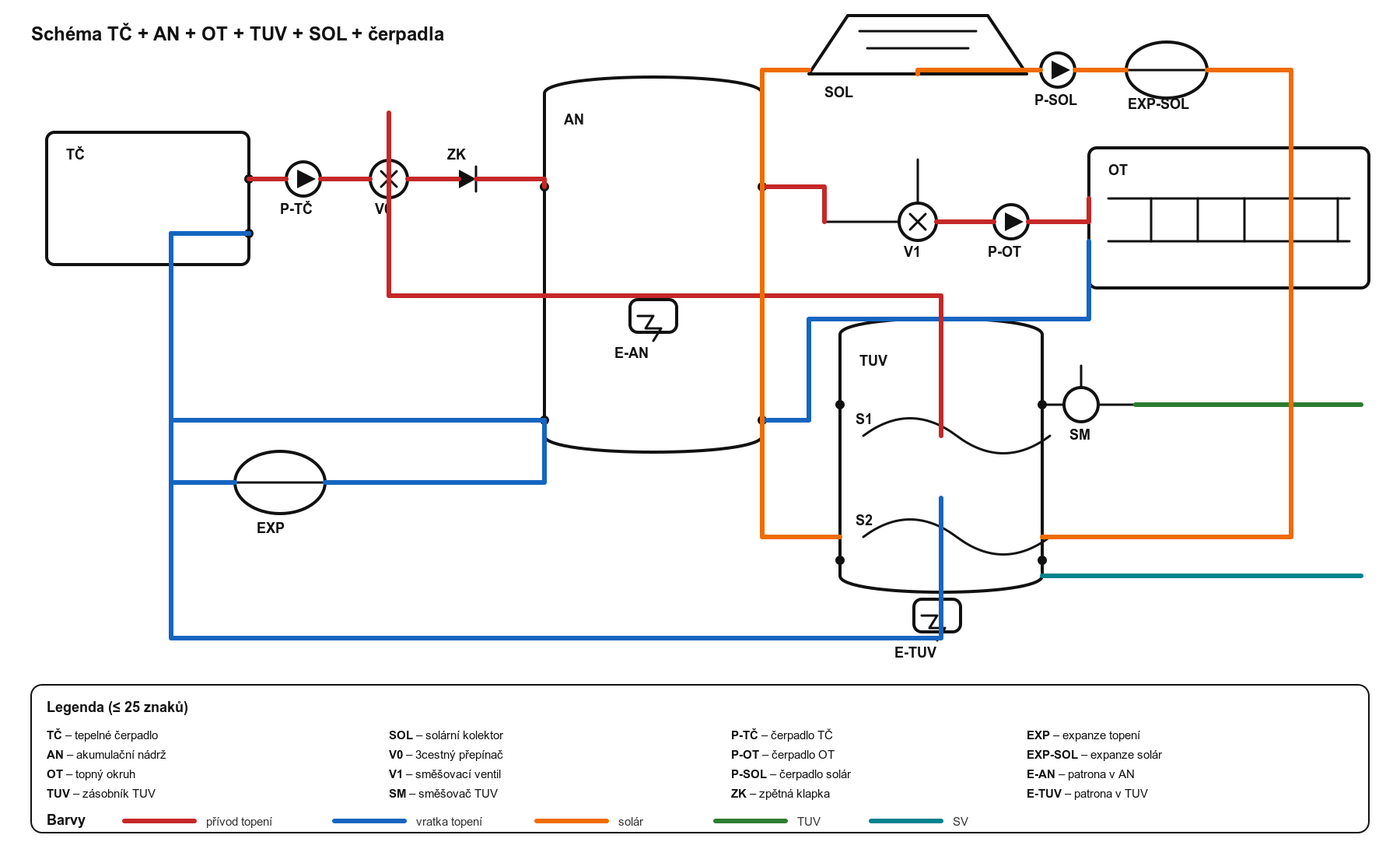

Komplexní zapojení topení a ohřevu vody v moderním domě
- topí tepelným čerpadlem (TČ) do otopné soustavy,
- využívá solární termický panel (kolektor) hlavně pro ohřev teplé vody,
- ohřívá TUV v nepřímotopném zásobníku (spirála/výměník),
- stabilizuje provoz přes akumulační nádrž (AN),
- má elektrickou zálohu jak pro topení (v AN), tak pro TUV (v zásobníku).
Jak to funguje (stručně a srozumitelně)
- TČ nabíjí akumulační nádrž (AN) topnou vodou. Z AN se plynule napájí otopná soustava (podlahovka/radiátory).
- Když je potřeba teplá voda, regulace dá prioritu TUV: TČ ohřívá zásobník TUV přes horní spirálu.
- Solární termika ohřívá zásobník TUV přes spodní spirálu (typicky nejvíc v létě a přechodných obdobích).
- Elektrická topná tělesa slouží jako záloha, případně doplňkový zdroj při přebytcích FVE:
- E‑TUV v zásobníku TUV: nouzový ohřev teplé vody / případně hygienický dohřev.
- E‑AN v akumulační nádrži: nouzový/špičkový dohřev pro topení (např. porucha TČ, extrémní mrazy).
Praktické pravidlo řízení: nejdřív solár → pak TČ → až potom elektřina.
Co budete mít v technické místnosti (typický seznam)
- Tepelné čerpadlo (vzduch-voda nebo země-voda) s regulací a čidly
- Akumulační nádrž (AN) pro topnou vodu + možnost E‑AN
- Nepřímotopný zásobník TUV ideálně se dvěma spirálami:
- spodní spirála: solár
- horní spirála: TČ
- možnost E‑TUV
- Solární okruh: kolektor, solární skupina (čerpadlo, průtokoměr, pojistný ventil), expanzní nádoba pro solár, odvzdušnění
- Bezpečnostní prvky TUV: pojistný ventil, zpětná klapka, redukční ventil dle tlaku
- Směšovací ventil TUV (anti-scald) na výstupu do rozvodů (typicky 45–50 °C)
- Uzávěry, filtry a servisní vypouštění na klíčových místech
Doporučené nastavení regulace (prakticky)
- Priorita TUV: při poklesu teploty v horní části zásobníku TUV TČ přepne na ohřev TUV, po dohřevu se vrátí do topení (nabíjení AN).
- Solár: spínání solárního čerpadla podle rozdílu teplot (kolektor vs. spodní část zásobníku).
- E‑TUV: povolit jako zálohu (např. při poruše TČ / servisním režimu) nebo pro hygienický dohřev dle vašich zvyklostí a doporučení výrobce.
- E‑AN: blokovat pro běžný provoz a spínat až při nouzi/špičce (ideálně jasná podmínka v regulaci).
Nejčastější chyby, kterým se vyhnout
- Zaměňování solární termiky za FVE (termika = kolektor + glykol + výměník).
- Chybějící směšovací ventil TUV (riziko opaření při vyšších teplotách v zásobníku).
- Špatně umístěná čidla (pak solár i TČ „topí naslepo“).
- Neřešené servisní uzávěry a vypouštění (zbytečně drahý servis).
FAQ
Je „solární panel“ v tomto zapojení fotovoltaika (FVE)?
Ne. Jde o solární termický kolektor, který ohřívá teplonosnou kapalinu (glykol) a přes výměník předává teplo do zásobníku TUV. Elektřinu nevyrábí.
K čemu je akumulační nádrž (AN), když topím tepelným čerpadlem?
AN stabilizuje provoz (omezuje časté spínání TČ), pomáhá s průtoky a zjednodušuje hydrauliku při více okruzích. Často také splní požadavky výrobce TČ na minimální objem vody v soustavě.
Proč má nepřímotopný zásobník TUV dvě spirály?
Spodní spirála je pro solár (lepší využití slunce), horní spirála pro TČ (rychlý dohřev horní části zásobníku pro komfort). Zdroje se tak nepřekážejí.
Kdy se používá elektrické těleso v TUV (E‑TUV)?
Primárně jako záloha při poruše/servisu TČ nebo pro mimořádný dohřev po vysoké spotřebě. V běžném provozu se nastavuje tak, aby se spínalo až jako poslední možnost. Další variantou je využití přebytků z FVE.
Kdy dává smysl elektrické těleso v akumulační nádrži (E‑AN)?
Jako nouzový nebo špičkový zdroj pro topení (např. při poruše TČ nebo extrémních mrazech). Počítejte s vyšším příkonem a odpovídajícím jištěním, případně lze využívat při přebytcích energie z FVE.
Jak zabránit opaření, když solár umí ohřát zásobník na vysokou teplotu?
Na výstup TUV se dává termostatický směšovací ventil (anti-scald), který drží bezpečnou teplotu do rozvodů (typicky 45–50 °C), i když je v zásobníku teplota vyšší.
